超高层监测系统目的|测点布设|监测方式

　　监测目的：

　　超高层建筑结构的使用过程中，由于超常荷载、材料老化、构件缺陷等因素的作用，结构将逐渐发生损伤累积，从而使结构的承载能力降低,抵抗自然灾害的能力下降。如遇地震、台风等灾难性荷载作用时，就可能遭受极为严重的破坏，给国家和人民的生命、财产带来巨大损失。因此，监测和诊断超高层结构的健康状况，及时发现结构损伤，对可能出现的灾害进行预测，评估服役结构的安全性、可靠性、耐久性和适用性具有非常重要的现实意义。

　　监测项目和布点：

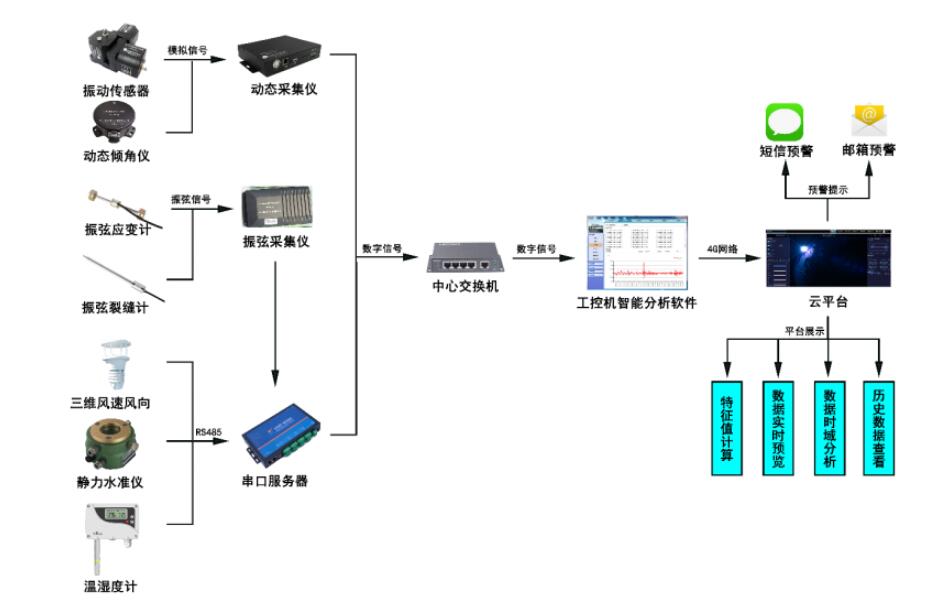

　　监测系统构成：

　　超高层监测系统主要是有振动传感器、动态倾角仪、振弦应变计、温湿度计、三维风速风向、静力水准仪、动态采集仪、振弦采集仪组成。传感器通过信号电缆与数据采集连接，采集仪通过光纤或者4G网络将数据送至监测模块上，监测模块负责对数据分析、存储、成果结果发布。

　　监测软件功能：

• 　　· 超高层分布式在线监测系统设计了动态信号数据流和静态信号数据流，动态信号可以包括振动、倾斜等信息，静态数据可以接入应变、温湿度、风速等信息，在监测系统中将不同类型的数据汇集一体，提供更加准确的健康评估手段。

• 　　· 采集设备可分布在全国范围内任意内，且用户可以在任意有网络的终端设备(Pad或智能手机)对分布式在线监测系统进行统一管理。

• 　　· 采用本地+云端存储方式(根据客户需求定制)，大量原始监测数据可以保存在本地服务器，默认自动保存一年(数据保存时间可根据用户需求定制)的原始数据，以便用户后期进行深入分析。同时，每天采集若干个监测数据特征值上传存储至云端监测系统，便于用户日常查看管理。

• 　　· 用户在采集仪平台管理里设置好报警参数后，在警告推送栏处新增报警邮件接收人，填写相关接收信息，当传感器所测物理量值达到用户设置的报警触发阈值，用户就会收到报警邮件，然后可根据警报信息有针对地进行检测评估。

• 　　· 用户可查看任意项目中，各采集仪的各个通道在任意时间段内的数值趋势，数值的类型也可选择，例如有效值、峰峰值。

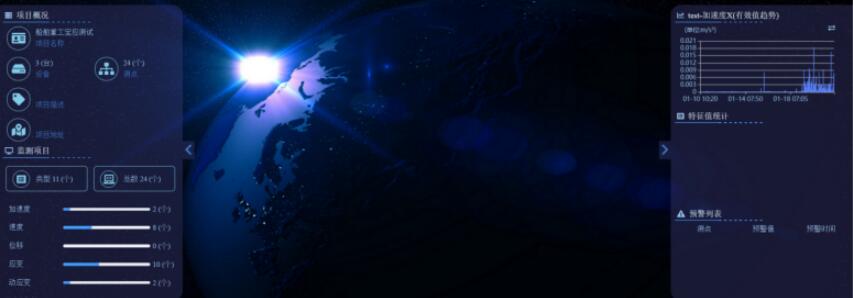

　　监测界面：
