结构健康监测|盐城风电塔筒振动倾角索力监测案例

　　一、项目背景

　　盐城沿海风力资源丰富、具备发展大规模风电场的条件，根据《江苏省风力发电规划(2006-2020年)》，全省风电开发总量2100万千瓦，其中陆上300万千瓦，海上1800万千瓦。盐城沿海上风电可开发总量1470万千瓦，其中陆上170万千瓦，海上1300万千瓦，占全省2/3以上。长期以来，振动是风力发电机组运行中最常见的主要故障之一，又是原因最复杂、最不容易解决的问题，严重时会形成振动事故，造成设备损害。风力发电机运行是否正常直接影响着风力发电的产量，风机故障可能会导致机组本身的损坏，甚至有可能造成更严重的后果，因此风机的监测显得尤为重要。

　　二、项目概括

　　本项目主要提供振动传感器(三向)、动应变计、倾角传感器(双向)、索力传感器、动态数据采集仪、分布式在线云监测系统，并且负责技术指导安装。

　　表1 单个风塔所布设的仪器具体情况

　　三、项目效果

　　1、 记录承台和风机塔筒在不同高度处的振动、应变和倾斜动态响应数据;

　　2、 基于振动频率法，分析解算预应力拉索索力;

　　3、 分析承台、风机塔筒、预应力索的响应特性;

　　4、 基于监测数据定期给出数据分析报告;

　　四、数据展示

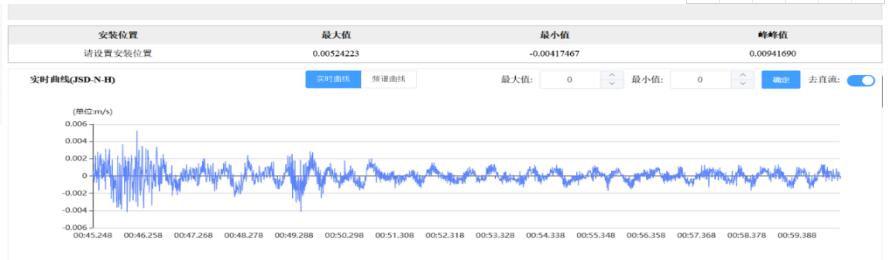

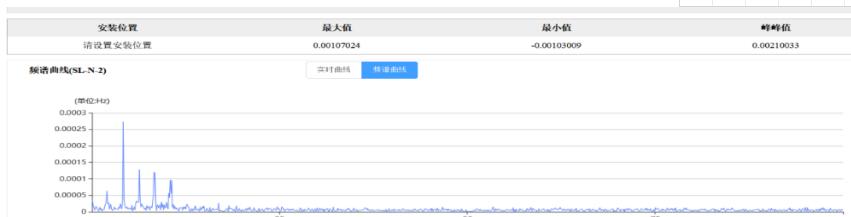

　　预应力索振动数据及频谱

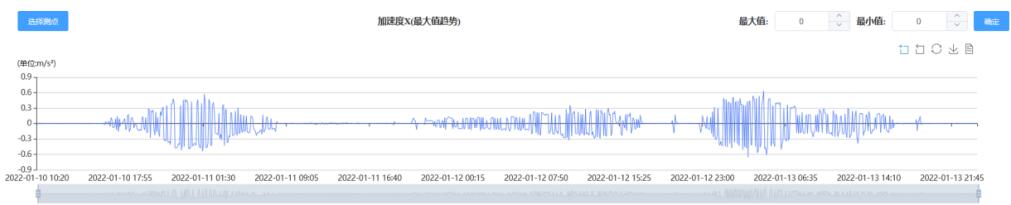

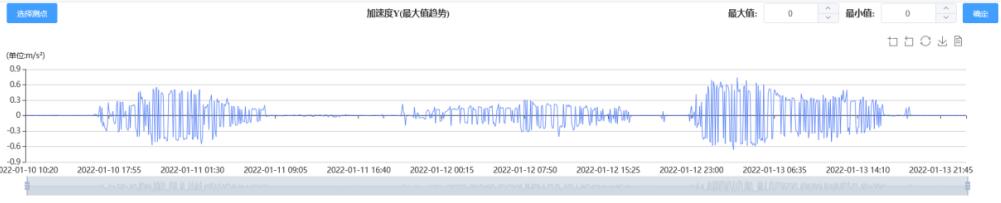

　　某点位加速度趋势图

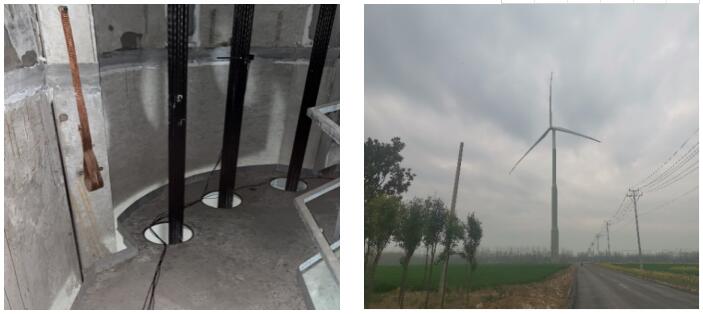

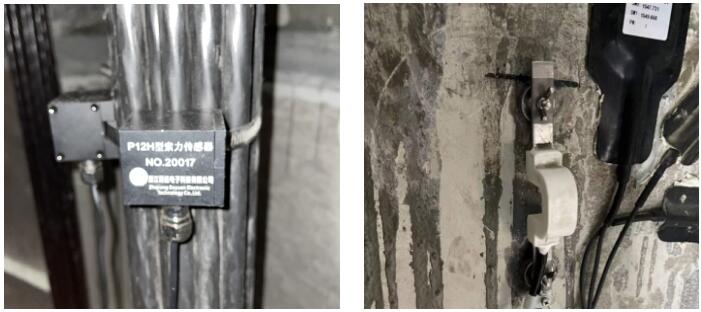

　　五、项目照片
