医药工业洁净厂房智能照明系统设计与选型
医药工业洁净厂房相对关闭，基本没有天然采光，首要依托人工照明，且出产车间内房间分隔大小不一，平面布局杂乱，道路弯曲，一日照明中止，将形成人员涣散困难，还会对出产形成丢失，因而照明规划的合理与否就显得尤为重要。合理的照明规划不只能确保出产过程的正常运转，而且有利于削减作业人员心理上的压抑感，有利于提高作业效率，便于事故状况下人员的涣散。
1.照明有关要求
医药工业洁净厂房的照明有其本身特色，本文将依据照明品种、照明供电体系、照度规范、照明光源及灯具几方向别离作扼要挑选。
1.1 照明品种
医药工业洁净厂房因内部分隔多、人流及物流道路杂乱、出人通道迂回，而且有时存在易燃易爆物品或有毒物品，一般设有以下照明品种:
(1)正常照明:所有作业场所设置、在正常状况下运用的照明。
(2)备用照明:用于确保正常活动继续或暂时继续进行的应急照明(如有毒、易燃易爆场所，生物安全试验室等)。
(3)明用保通道被有用地辨认和运用的应急照明(如走廊、技能夹层及生物安全试验室等)。
其它特殊要求:某些环境有特殊要求(如灭菌、杀虫等)，这便需求设置紫外杀菌灯及诱虫灯等。
1.2 照明供电体系
医药工业洁净厂房需求高质量的照明，为取得杰出、安稳的照明质量，重要的是确保供电电源的可靠性和安稳性。照明电源的可靠性对 GMP(GoodManufacturing Practice)车间至关重要，照明电源的中止意味着出产的中止，这将形成较大的丢失。依据 GB 50457-2008《医药工业洁净厂房规划规范》第 11.1.1条要求，医药工业洁净厂房的照明负荷宜由变电所专线供电。照明体系供电应与动力供电分开设置，避免引起照明电源频繁和较大的波动，增强其供电的可靠性和安稳性，规划中应留意此要求。
1.3 照度规范
在无窗的洁净区作业时，关闭及无天然光的环境会使人的生理和心理上发生一种沉闷关闭的感觉，照明规划时应使室内空间显得尽量开阔些，对空间的照度要求应高些。制药出产房间照度一般300 lx:制药出产流转通道考虑到与出产车间的明暗习惯问题，其照度值不低于 2001x:一般场所备用照明照度不该低于正常照明照度规范的10%。GB50034-2013《修建照明规划规范》对有关场所均有详细的照度要求。

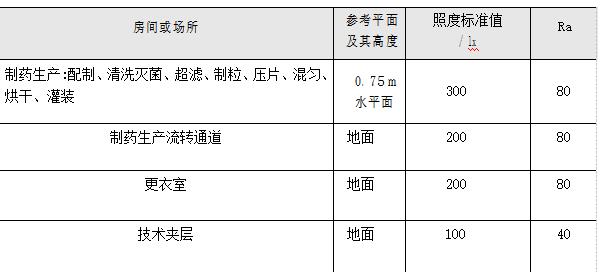

制药工业一般照明规范值
1.4 照明光源及灯具
1.4.1光源的挑选
医药工业厂房的照明一般要求照度相对较高但灯具设备的数量受到风口数量和位置条件的限制这就要求在到达相同照度的状况下尽量削减灯具设备数量因为荧光灯火效高尧显色性好光谱接近于天然光寿命长故医药洁净厂房一般均选用荧光灯作为照明光源。
1.4.2灯具的挑选
洁净室的照明灯具除满意照度要求外，还应满意如下几点要求:
(1)外部造型简略、不易积尘、便于擦洗:洁净室对尘土及气流有严厉的要求，设备的灯具不该积尘且不该打乱气流流型，灯具结构简略，便于清扫作业和维护操作。
(2)灯具本体及设备时具有杰出的气密性:洁净室灯具应具有在顶棚内与洁净室之间建成能间隔空气流通的构造，可以维持洁净室的空气洁净度及压差。挑选的灯具本体反面周围应带密封垫片，其螺栓孔、电源孔亦应带密封垫片。
(3)行防电理医药工业厂房的室内环境中许多场合要求采取防静电规划，避免静电吸附尘土而影响环境空气洁净度，故灯具的防静电处理是十分必要的。
(4)有杰出的耐腐蚀性、耐氧化性、易于消毒灭菌:厂房内常常存在或运用有机溶剂及臭氧等物品。而且出于出产及办理的要求，洁净室内会有定期的清洗、消毒及灭菌，这便要求灯具具有杰出的耐腐蚀性并易于消毒灭菌。
(5)可以有用按捺眩光:医药厂房内照度较高，限制眩光对提高作业效率、降低视觉疲惫、维护视觉健康有十分重要的意义。
针对以上特色，主张医药工业厂房内选用密闭型洁净荧光灯吸顶设备。
工程中所选用的洁净荧光灯具进行阐明:
(1)灯具的灯罩选用通明挤出成型面板，并在材料中加人抗UV剂及静电避免剂:在灯罩的内侧加人条纹，增加漫反射的作用，从而有用地按捺眩光。是度2.0mm，透光率极住，热变形系数小，不易老化。受灯管长时间照射也不易变色。不易积灰尘，清洁起来非常方便。
(2)本体反面周围带密封垫片，螺栓孔、电源孔带密封垫片。天花板与灯具之间运用防尘衬套及防尘电源衬套，当用具设备后能有用避免空气从设备孔及电源进线处进人灯具，从而避免灰尘进人洁净室(区)。
(3)高气密性的圆弧灯罩规划，不会打乱气流。
2.照明规划
医药工业厂房有固定的用处及要求，其照明规划应在深刻理解其用处及特色的前提下进行规划。首先照明回路规划应依据防火分区及工艺分差异离设置，不该呈现跨过防火分区或工艺分区的状况;其次应对其房间(场所)环境进行挑选，针对不同环境选用不同的规划。
2.1门厅照明规划
门厅是作业人员常常收支的当地，照明规划应给作业人员创造一种作业气氛，应以简练明快的灯具为主，不宜挑选豪华的装修灯具。有条件的场所应尽或许充分运用天然光，并规划照明节能操控。
医药工业厂房需采取避免蚊虫进入作业场所的办法，故门厅一般均设置诱虫灯，这是差异于一般修建内门厅的首要特色。室内诱虫灯规划设备时，应避免光线直射至室外。诱虫灯应高于门框上沿0.2m以上且距墙及门框不少于0.2m。
其它与GMP出产车间相通的进口处亦应设置诱虫灯，设置办法与门厅处相同，本文不再赘述。
2.2人流道路进口照明规划
医药工业厂房平面布局杂乱，有人流道路和物流道路之分。人流道路一般经过换鞋、更衣、洗手等一系列程序后进入洁净室(区)。这一收支道路所经房间面积较小、灯具少，一般选用同一灯具兼作正常照明与应急照明;又因这一道路上的房间均一起运用。故在一个房间外一致设置照明开关即可。当人流道路进口分男女两条道路时，可在各自一个专用房间外别离设置开关操控。
2.3出产房间照明规划
出产房间内应设有正常照明与备用照明，备用照明可运用房间内10%~30%的灯具作为备用照明并统筹正常照明，不必单独设置备用照明灯具，洁净室的照明开关宜设置在门外。
当灯具安置与风口等其它设备发生冲突时，应与修建及有关专业和谐处理，避免灯具远离工艺出产设备。
当顶棚密布风机过滤单元FFU时，应选用泪珠式荧光灯，灯具设备在过滤器的框架下侧。
有爆破风险的房间，照明规划应符合GB 50058-2014《爆破风险环境电力设备规划规范》的有关规定。
2.4技能夹层照明规划
技能夹层内因安置设备了大量的设备及管线，所以会有修理办理人员在此维护。大量的设备及管线使得夹层维护道路杂乱，一日发生紧迫状况，没有照明将对人员涣散形成严重影响，因而夹层内除应设置正常照明外，更应留意应急照明的设置。
夹层照明宜单独设置照明配电箱，以便于办理及维护。因夹层内的照明只要在有人员维护时才运用点亮，故其照明可不用设置强制点亮办法(即无人员维护时即便呈现紧迫状况也不用点亮)，但其照明配电应引自应急照明配电箱。
为便于维护人员找到夹层出口，应在夹层出口处设置安全出口指示灯。
2.5生物安全试验室照明规划
生物安全试验室不同于其它一般试验室，是从事对人或许发生危害的生物试验的场所，因而其照明规划是否合理直接影响试验室的安全性。生物安全试验室内因需常常清洗、消毒，故应选用密闭防水型灯具及开关。所选光源应为高显鱼光源，显色指数(Ra)应大于80，以利于试验调查，确保判定正确和不发生疲惫感，便于长时间的作业。别的生物安全试验室内需设置适量固定设备的紫外线杀菌灯，紫外线杀菌灯的开关应与其它照明灯开关分开设置，并在外观上有所差异，用以避免误操作。生物安全试验室的进口应设置试验室作业状况的灯火信号，方便试验室外的人员了解试验室内的作业状况，避免试验时非作业人员进人试验室内。规划时可在试验室的门口上方设置带“试验中”字样的赤色标志灯，其开关设置在试验室内供试验人员操控。生物安全试验室应设置应急照明，为试验操作人员处理中止的试验并进行消毒灭菌、撤离过程服务，且应设置紧迫发光涣散指示标志。
2.6应急照明规划
医药工业厂房是密闭厂房，内部分隔多，室内人员流动道路杂乱，出人通道迂回，为便于事故状况下人员的涣散及火灾时能救灾救活，应合理安置消防应急照明、安全出口和涣散指示灯。
应急照明商依据工艺及修建专业供给的蔬放道路进行规划，并应使得涣散道路上的照明合理。当修建设有专用消防口时应设"赤色应急照明灯，以便于消防人员及时进入修建进行救活因医药工业厂房的楼梯间一般为关闭楼梯间，且楼梯间还通往技能夹层，这便使得楼梯间相对杂乱，故应规划应急照明，且应设置用于指示涣散方向的楼层涣散标志灯。厂房内的涣散指示灯应选用暗装型，以避免积尘及物品运送时磕碰损坏。
3.照明规划的节能办法
3.1合理挑选照度
因医药工业厂房相对关闭，天然采光较少，首要依托人工照明，出产车间内房间很多，分隔大小不一，灯具设备数量很大，因而，照度的挑选至关重要，关系到是否节能且能否取得较高的视觉功效和视觉满意度。照度过低容易形成疲惫和精神不振，影响作业效率:照度过高则易于发生眩光，体人烦躁难以忍受，一起还形成糟蹋。确认照度应以人为本，到达适用，经济:在确保规定的照摩水平且满意出产作业需求的前提下尽量节省动力，并应严厉遵守 GB50034-2013《修建照明规划规范》确认的规范。
3.2合理挑选节能光源、灯具及附件
照明规划中应选用效率高、配光合理、寿命长、性能安稳的节能光源和灯具，并按房间的室空比挑选具有合适配光曲线的灯具。选用荧光灯替代一般荧光灯，运用三基色荧光灯代替一般卤粉荧光灯。荧光灯选用节能电子镇流器，灯具功率因数不该小于0.9
3.3 合理的照明操控
照明操控应考虑医药工业厂房的体用特色，综合考虑人流道路、物流道路及出产工艺流程的操控要求。厂房内的走廊、楼梯间、门厅等公共场所的照明可选用会集操控，依照厂房的出产市用要求采取分区，分组操控办法，每个出产间(区域)独立操控:对较大出产间，照明操控按出产线设置。当业主资金富余时可以考虑智能照明操控体系，依据出产体用状况有挑选地操控照明用具开启。
3.4合理的照明操控
照明操控应考虑医药工业厂房的运用特色，综合考虑人流道路、物流道路及出产工艺流程的操控要求。
厂房内的走廊、楼梯间、门厅等公共场所的照明可选用会集操控。依照厂房的出产运用要求采取分区、分组操控办法，每个出产间(区域)独立操控:对较大出产间，照明操控按出产线设置。当业主资金富余时可以考虑智能照明操控体系，依据出产运用状况有挑选地操控照明用具开启。
4.医药工业的处理方案
4.1渠道概述
AcrelEMS-BP能效办理体系，集电力监控、动力办理、设备运维于一体。渠道选用自动化、信息化技能和会集办理模式，对企业的出产、输配和耗费环节实行会集扁平化的动态监控和数据化办理，监测企业电、水、气、冷热量及压缩空气等各类动力的耗费状况，经过数据挑选、发掘和趋势挑选，帮助企业针对各种动力需求及用能状况、动力质量、产品动力单耗、各工序能耗、工艺、车间、产线、班组、严重能耗设备等的动力运用状况等进行能耗统计、同环比挑选、动力本钱挑选、碳排挑选，为企业加强动力办理，提高动力运用效率、发掘节能潜力、节能评估供给根底数据和支持。
安科瑞生物制药能效办理体系是一个深度集成的自动化渠道，它集成35KV/10KV的10KV/O.4KV电力监控体系、智能马达监控体系、能耗办理体系、电气火灾监控体系、防火门监控体系、消防设备电源体系、消防应急照明和涣散指示体系，充电桩办理体系。用户可经过浏览器、手机APP获取数据，经过一个渠道即可对制药厂区全局的用电和用电安全进行会集监控、一致办理、一致调度，一起满意用户用电可靠、安全、安稳、有序的要求。

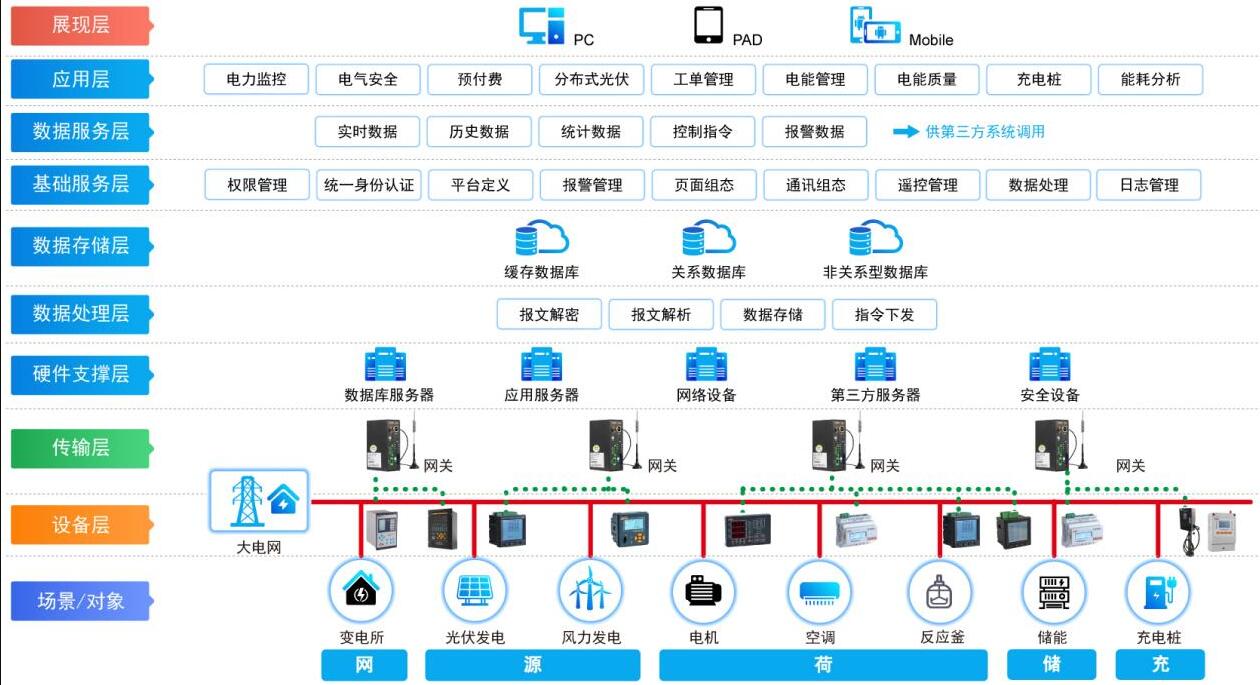

4.2渠道拓扑图
4.3渠道子体系
(1)电力监控首要针对10/0.4kV地面或地下变电所，对变电所高压回路装备微机维护设备及多功用外表进行维护和监控，对0.4kV出线装备多功用计量外表，用于测控出线回路电气参数和用能状况，可实时监控高低压供配电体系开关柜、变压器微机维护测控设备、发电机操控柜、ATS/STS、UPS，包括遥控、遥信、遥测、遥调、事故报警及记录
(2)能耗办理体系
树立的能耗监测办理体系，对生物制药各点位的动力运用、报警等状况进行实时的监控。以便生物制药用户可以实时的监测各个点位的运作状况，一起能更快速的掌握点位的报警，并为生物制药削峰填谷、调整负载等技改办法供给数据支撑。
(3)马达监控
马达监控完成对管廊电机的维护、遥测、遥信、遥控功用，完成对电机过载、短路、缺相、漏电等异常状况的维护、监测和报警。在需求的状况下可以设置联动操控。
(4)才智消防
才智消防云渠道基于物联网网、大数据、云计算等现代信息技能，将涣散的火灾自动报警设备、电气火灾监控设备、才智烟感探测器、才智消防用水等设备连接形成网络，并对这些设备的状况进行智能化感知、识别、定位，实时动态采集消防信息，经过云渠道进行数据挑选、发掘和趋势挑选，帮助完成科学预警火灾、网格化办理、执行多元责任监管等方针。完成了无人化值守才智消防，完成才智消防“自动化”、“智能化”、“体系化”需求。从火灾防备，到火情报警，再到操控联动，在一致的体系大渠道内运行，用户、安保人员、监管单位都可以经过渠道直观地看到每一栋修建物中各类消防设备和传感器的运行状况，并可以在呈现细节隐患、发生火情等紧迫和非紧迫状况下，在几秒时间内，有关报警和事件信息经过手机短信、语音电话、邮件提示和APP推送等手法，就敏捷可以敏捷告诉到达有关人员。
(5)充电桩办理渠道
充电桩在“源、网、荷、储、充”信息动力结构中是必不可缺的。充电桩应用办理同样是校园生活服务中必不可缺的一部分。
4.4有关渠道布置硬件选型清单
4.4.1电力监控及马达维护体系
4.4.2动力办理体系
4.4.3才智消防体系
(1)电气火灾监控体系
(2)消防设备电源监控体系
(3)防火门监控体系
(4)消防应急照明和涣散指示体系
4.4.4充电桩理体系
5.结语
医药工业厂房的设备很多、专业技能杂乱、要求严厉，其规划需求多种专业协同合作，是综合性强的工程规划。照明是它的一个重要组成部分，照明照度的确认、光源和灯具的挑选、灯具的安置与修建、设备专业的和谐都是洁净厂房照明规划中的重要课题，一个好的医药工业厂房照明规划做到照度恰当、空间亮堂，而且合理运用顶棚空间，巧妙安置设备灯具才干到达漂亮、舒适、照度均匀、气流组织合理，也才干确保医药工业厂房的洁净度要求，既节能又方便维护办理。
